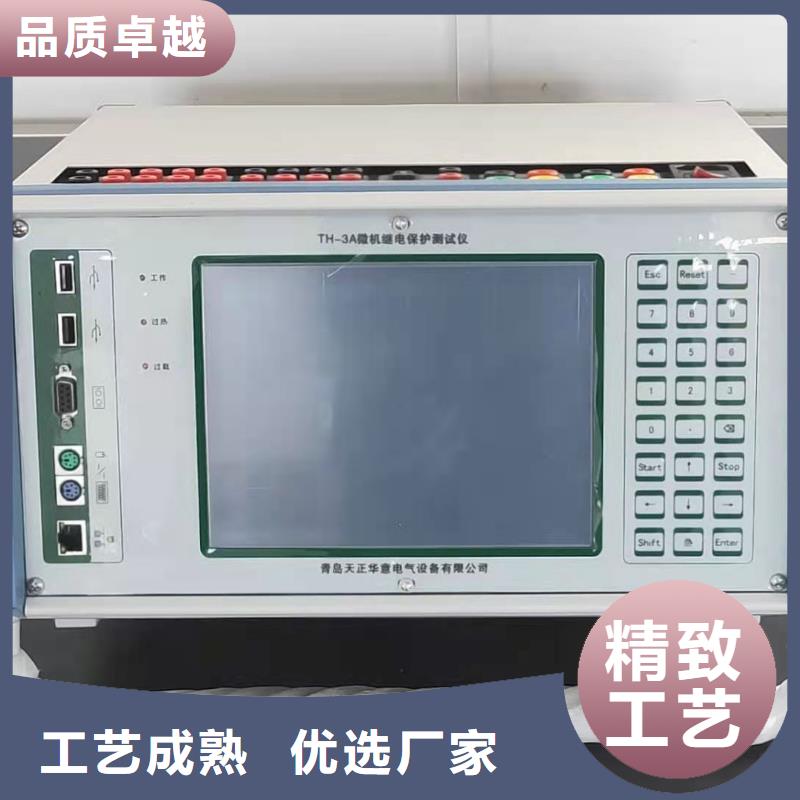

漳州微机继电保护综合测试仪六相微机继电保护综合校验仪微机继电保护测试仪三相微机继电保护综合校验仪微机继保仪三相继电保护测试仪继保测试仪三相继保测试仪技术参数及性能指标1、采样值报文收发多可收发6×4 组IEC 61850-9-1、IEC 61850-9-2/LE SMV采样值报文，每组SMV报文端口及通道属性可配置；多可收发6 组IEC60044-7/8（即FT3）采样值报文，端口、传输速率等通信参数可配置；每组IEC61850-9-1 SMV可支持标准的12个SMV数据通道或扩展的可配置多达32个SMV数据通道；每组IEC61850-9-2 SMV可配置多达64个SMV数据通道；每组FT3可支持标准帧即12个SMV数据通道或国网的扩展帧即22个SMV数据通道； 采样率和ASDU数可设置，每帧1-8个ASDU数，采样率每周256 点即12800Hz；数据帧发送间隔稳定均匀，离散度偏差≤±1μS可达。SMV各通道输出同步性≤100μS；多可映射到3组共18路电流、电压量；2、GOOSE 报文接收支持接收6×2组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文接收端口及通道属性可配置；多可映射到8路开入量信息；3、GOOSE 报文发送支持发送6×4组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文发送端口和发送间隔等通道属性可配置；多可映射到8路开出量信息；4、二次模拟量输出可输出2组交直流电流6路、电压6路共12路；4.1交直流电流源a.交流输出电流（RMS）: 20A/相，二相并联: 40A；输出功率: ≥330VA/相；输出精度：0.2%(0.2-Max)；输出频率：0-1KHz；幅频特性：10-1000Hz范围幅度变化 ≤±1.5%。b.直流输出电流：0-10A/相，二相并联: 20A；输出功率:180W；输出精度：0.5%。c.其他分辨率：1mA；六路有共用中性点的电流源；各相输出电流幅值、频率、相位独立调节；电流上升下降时间小于100μ S；开路、过热、过载和失真自动检测保护。4.2交直流电压源a.交流输出电压（RMS）: 125V/相，两相串联: 0-250V；输出功率（额定电压）:≥75VA/相；输出精度：0.2%（0.5-125V）；输出频率：0-1KHz；幅频特性：10-1000Hz范围幅度变化 ≤±1.5%；第四路电压可设置为零序电压或任意设置。b.直流输出电压：0-150V/相，两相串联: 0-300V；输出功率：100W 连续运行；输出精度：0.5%。c.其他分辨率：1mV；六路有共用中性点的电压源；各相输出电压幅值、频率、相位独立调节；高精度六相微机继电保护综合测试仪

漳州微机继电保护测试仪装置硬件结构节 装置硬件组成控制数字信号处理器微机 本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。 ..D/A转换和低通滤波 采用高速高位D/A转换器，保证了全范围内电流、电压的精度和线性。 由于D/A分辨率高和拟合密度高，波形失真小，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现移相、谐波叠加，高频率时亦可保证高的精度。 电压、电流放大器 各相电流、电压不采用升流、升压器，而采用直接输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流、电压特征。 功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。10A及以下输出时装置可长期工作，当电流超过10A时，软件限时启动，限时时间到，软件自动关闭功率输出并给出告警指示。输出电流越大，限时越短。

<漳州>天正华意电气设备有限公司 全自动光数字测试仪漳州
全自动光数字测试仪漳州 <漳州>天正华意电气设备有限公司

漳州三相继电保护校验仪继保校验仪三相继保校验仪继保仪三相工控微机继电保护测试仪微机继电保护测试系统继电保护装置继电保护综合测试仪继电保护校验仪单相继电保护测试仪单相继电保护校验仪便携式继电保护测试仪概述TH-6A微机继电保护测试仪(也称电压电流测试电源）采用世界先进水平的DSP技术和开关放大器技术研制而成。具有重量轻、功率大、精度高和可靠性高的特点，能够对电磁型、晶体管型、集成电路型和微机型继电保护装置进行测试。采用面向保护装置的自动测试管理平台－继电保护测试软件控制操作，组成新一代的继电保护自动化测试系统。能够更好的满足世界各国有关电力系统之研究机构、生产厂家及电力生产、调试、运行单位的要求。 主要技术特点： ■采用高性能的DSP控制器 核心主要部分采用高性能的DSP控制器件和高分辨率、高精度的D/A转换器件，具有运算速度快，实时数字信号处理能力强，输出信号精度高，稳定性好，失真小，可保证从小信号输出到大信号输出具有良好的线性度。 ■ 大功率、高可靠性的开关放大技术 功率输出部分采用先进的开关放大器技术，具有可靠性高、效率高、体积小、输出功率大的特点，电压放大器达到0～125V/相输出，电流放大器达到0～30A/相输出， 输出功率达到300VA/相。 ■ 输出精度高 测试仪每个模拟量通道的输出都能达到0.2级，保证了测试结果的准确性。 ■ 完备的信号指示 所有模拟量、开入、开出通道都有相应的指示灯进行使用状态显示。 ■ 完备的自保护功能 在测试仪中包含了完整的自保护功能，确保测试仪在的工作状态进行工作。 ■ 模块化设计 测试仪的每个组成部分都是相互独立的，尤其每个放大器均为独立的放大器，在使用过程中可以用这些放大器进行串联或并联输出。 ■ 带电位、空接点自动识别 提供八组开入量通道，每个通道均能自动识别带点位和空接点的开关输入信号。 ■ 注意事项 当被测试的继电保护装置已经接通电源时，不要进行接线等操作。要把继电保护供电电源完全断开，方可进行此类操作。接地插头必须可靠接地，否则有可能会导致触电危险。不要在能产生强电磁场的设备，如磁共振影像（MRI）等，这样的地方使用此设备。当你怀疑仪器有问题时，请不要继续操作。请与我们公司联系。远离外围电路。当仪器接上电源时，不要触摸外部电路及元件。测试仪工作电源要稳定，电压范围在220V(-15%--20%)以内，否则建议通过稳压电源供电。 避免带电插拔计算机通信电缆，用计算机通信电缆连接计算机与测试仪之前，先关闭计算机与测试装置主机电源。 先打开测试仪电源，然后再接入与保护连接的测试线。为运行中机身感应的静电，试验之前，先通过接地端子将主机可靠接地。 测试仪后面板上留有散热孔，在运行过程中为确保测试仪正常工作，请勿将异物堵上散热孔。 切勿将装置放置在高温、高湿的场合保存和使用。 试验过程中，如果测试仪输出回路出现过载现象，测试仪将自行中断输出过程，等过载现象后，测试仪会继续输出。 请保持你的继电保护测试装置处于清洁状态。警告：为了避免电击，在清洁前要把测试仪的电源线插头拔掉，清洁时用干燥的布清洁仪器的外壳。在给仪器通电前，要保证仪器完全干燥。注意：不要把设备浸在液体中或者让任何液体进入外壳或者仪器的任何开口处。 拔下仪器的插头。要经常定期检查仪器上是否有裂痕或损坏，如果有任何可见的损坏，请与制造商或授权经销商联系。试验结束后，测试仪不用时，要及时放入专用包装箱内，并由专人管理。 测试装置长期使用后，如果出现数据精度下降的情况，请与本公司联系，以便我们协助您对测试仪的输出精度进行校准。

<漳州>天正华意电气设备有限公司 全自动光数字测试仪漳州

漳州微机继电保护测试仪装置硬件结构节 装置硬件组成控制数字信号处理器微机 本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。 ..D/A转换和低通滤波 采用高速高位D/A转换器，保证了全范围内电流、电压的精度和线性。 由于D/A分辨率高和拟合密度高，波形失真小，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现移相、谐波叠加，高频率时亦可保证高的精度。 电压、电流放大器 各相电流、电压不采用升流、升压器，而采用直接输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流、电压特征。 功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。10A及以下输出时装置可长期工作，当电流超过10A时，软件限时启动，限时时间到，软件自动关闭功率输出并给出告警指示。输出电流越大，限时越短。

<漳州>天正华意电气设备有限公司 全自动光数字测试仪漳州 全自动光数字测试仪漳州 <漳州>天正华意电气设备有限公司

漳州微机继电保护测试仪 使用前请阅读节 试验注意事项?请勿在输出状态直接关闭电源，以免因关闭时输出错误导致保护误动作。?开入量兼容空接点和电位（0～DC250V），使用带电接点时，接点电位高端（正极）应接入公共端子＋KM。?使用本仪器时，请勿堵住或封闭机身的通风口，一般将仪器站立放置或打开支撑脚稍倾斜放置。?禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔。?如果现场干扰较强或要求较高，试验之前，请将电源线（3芯）的接地端可靠接地或装置接地孔接地。?如果在使用过程中出现界面数据出错或无法正确输入等问题，可以这样解决：将windows系统中“E: \ 继保 \”下面的“para”文件夹删除，再启动运行程序，则界面所有数据均恢复至默认值。第二节 开/关机步骤开机步骤?将测试仪电源线插入AC220V电源插座上，检查接线，确认无误后分别打开测试仪电源，以及外接计算机电源，稍等片刻后将进入选择启动方式界面，：直接启动 Windows操作系统，再进入“继保”软件主界面。选择 2：将进入自动恢复 Windows操作系统的工作。此过程大约需要4分钟，完成后再进入选择启动方式界面。本选项主要用于操作系统损坏后无法正常启动 Windows系统时，使 Windows操作系统恢复到出厂状态。注意自动恢复并不会丢失用户以前的试验报告等数据，请用户不必担心，但建议不要经常使用此选项以免花费太多时间。选择 3：将进入 DOS状态，主要用于厂方人员调试使用。如果用户不小心进入了，请关掉主机电源稍等片刻后重新开机。要选择启动方式可用 1.2.3数字键或上下键选择，须在五秒内选定，否则系统将自动进入选择 1。启动 Windows操作系统后将自动进入软件功能试验的主界面，利用轨迹球鼠标或外接鼠标的左键单击主界面上的各种功能试验模块图标，可进行各种试验工作。关机步骤关机时请勿直接关闭面板电源开关，应先关闭计算机的Windows操作系统，等待屏幕上提示可以关机时，再关电源开关。?使用轨迹球鼠标或外接鼠标移动主界面上的鼠标，或按装置面板上的 退出 键来退出各个功能试验单元，回到主界面后，再按 退出 键，屏幕上会弹出确认对话窗口，如下图：?需关机请选“ 确定 ”键，不关机请选“ 取消 ”键。确认后，当屏幕出现“现在可以关闭电源了”的字样后，再关闭面板上电源开关，实现关机。 ?也可直接利用操作系统的“开始”菜单关机。

漳州微机继电保护测试仪微机继电保护校验仪三相微机继电保护测试仪六相微机继电保护测试仪三相微机继电保护校验仪六相微机继电保护校验仪产品主要功能1、提供了针对数字保护测试特殊需要而精心设计的特色功能：(1)、SMV及GOOSE 接口配置：a. 导入SCL配置文件自动配置；b. 导入PCAP网络报文文件自动配置；c. 侦测接收IED输出的SMV及GOOSE报文并解析配置信息；d. 手动自行输入修改配置。(2)、SMV及GOOSE报文丢帧、错时错序、失步、品质异常、数据畸变等报文异常模拟测试功能；(3)、SMV报文均匀性偏差模拟测试功能；(4)、测试中断期间的SMV及GOOSE报文链路保持功能；(5)、PCAP网络报文文件SMV采样数据故障回放功能。2、常规的保护测试功能包括：(1)、继电器：测试电压电流、中间、时间、功率方向、同期、频率、阻抗、过流等各类继电器。(2)、差动试验：测试比例制动、谐波制动、直流助磁、速断、电铁变差动等原理构成的差动保护。(3)、故障模拟：简单故障模拟、多态模拟、系统振荡、故障再现、高级仿真。(4)、阻抗特性：测试阻抗圆、四边形、精工电压、精工电流、动作、记忆等阻抗特性。(5)、线路保护：距离保护定值校验、零序电流定值校验、工频变化量距离定值校验、整组传动试验、成套微机保护定值校验和时间特性。(6)、程控电源：电源发生器、谐波发生器、三角波、方波发生器、地铁直流保护。(7)、自动装置与表计：同期装置、毫秒计、功率表、快切装置、备自投。高精度六相微机继电保护综合测试仪六相微机继电保护综合测试仪六相微机继电保护综合校验仪三相微机继电保护综合测试仪三相微机继电保护综合校验仪微机继保仪三相继电保护测试仪继保测试仪三相继保测试仪

<漳州>天正华意电气设备有限公司 全自动光数字测试仪漳州 <漳州>天正华意电气设备有限公司

漳州微机继电保护测试仪 使用前请阅读节 试验注意事项?请勿在输出状态直接关闭电源，以免因关闭时输出错误导致保护误动作。?开入量兼容空接点和电位（0～DC250V），使用带电接点时，接点电位高端（正极）应接入公共端子＋KM。?使用本仪器时，请勿堵住或封闭机身的通风口，一般将仪器站立放置或打开支撑脚稍倾斜放置。?禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔。?如果现场干扰较强或要求较高，试验之前，请将电源线（3芯）的接地端可靠接地或装置接地孔接地。?如果在使用过程中出现界面数据出错或无法正确输入等问题，可以这样解决：将windows系统中“E: \ 继保 \”下面的“para”文件夹删除，再启动运行程序，则界面所有数据均恢复至默认值。第二节 开/关机步骤开机步骤?将测试仪电源线插入AC220V电源插座上，检查接线，确认无误后分别打开测试仪电源，以及外接计算机电源，稍等片刻后将进入选择启动方式界面，：直接启动 Windows操作系统，再进入“继保”软件主界面。选择 2：将进入自动恢复 Windows操作系统的工作。此过程大约需要4分钟，完成后再进入选择启动方式界面。本选项主要用于操作系统损坏后无法正常启动 Windows系统时，使 Windows操作系统恢复到出厂状态。注意自动恢复并不会丢失用户以前的试验报告等数据，请用户不必担心，但建议不要经常使用此选项以免花费太多时间。选择 3：将进入 DOS状态，主要用于厂方人员调试使用。如果用户不小心进入了，请关掉主机电源稍等片刻后重新开机。要选择启动方式可用 1.2.3数字键或上下键选择，须在五秒内选定，否则系统将自动进入选择 1。启动 Windows操作系统后将自动进入软件功能试验的主界面，利用轨迹球鼠标或外接鼠标的左键单击主界面上的各种功能试验模块图标，可进行各种试验工作。关机步骤关机时请勿直接关闭面板电源开关，应先关闭计算机的Windows操作系统，等待屏幕上提示可以关机时，再关电源开关。?使用轨迹球鼠标或外接鼠标移动主界面上的鼠标，或按装置面板上的 退出 键来退出各个功能试验单元，回到主界面后，再按 退出 键，屏幕上会弹出确认对话窗口，如下图：?需关机请选“ 确定 ”键，不关机请选“ 取消 ”键。确认后，当屏幕出现“现在可以关闭电源了”的字样后，再关闭面板上电源开关，实现关机。 ?也可直接利用操作系统的“开始”菜单关机。

漳州微机继电保护测试仪装置特点与技术参数节 主要特点 电压电流输出灵活组合 输出达4相电压3相电流，可任意组合实现常规4相电压3相电流型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。电压电流精度高，4相电压、3相电流输出，精度、稳定度高，幅值相位任意调节。 漳州内置高精度GPS模块，保证各种量的时标误差＜10us。 测试功能强大，遥控、遥信（风暴）、遥测测试功能；站内、站间SOE测试功能；GPS对时模块可实现对综自系统遥信、遥测响应时间的测试，PPS误差测试输出采用高保真、高可靠模块式线性功放，性能卓越。确保从微小电流到大电流都波形平滑、精度优良 6路无极性开入。兼容空接点与0~250V电位接点7 对开出，采用隔离电子空接点，可承受DC400V/AC220V电压，可实现高速无抖动输出。 优良的散热结构和自诊断、自保护、输出闭锁等，可靠性高。 内置高性能工控机，采用WinXP系统，解析多种远动协议。 ? ?操作方式 装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。 ?新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。 ?高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。 ?软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。 ?具有独立专用直流电源输出 设有一路110V 及 220V专用直流电源输出。 ?接口完整 装置带有USB通讯口，可与计算机及其它外部设备通信。 ?完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。 第二节 额定参数 交流电流输出 输出精度 0.2级 相电流输出（有效值） 0～40A 三并电流输出（有效值） 0～120A 相电流长时间允许工作值（有效值） 10A 相电流输出功率 420VA 三并电流输出时输出功率 900VA 三并电流输出时允许工作时间 10s 频率范围（基波） 20～1000Hz 谐波次数 1～20 次 直流电流输出 输出精度 0.2级 电流输出 0～±10A / 每相，0～±30A / 三并 输出负载电压 20V 交流电压输出 输出精度 0.2级 相电压输出（有效值） 0～120V 线电压输出（有效值） 0～240V 相电压/线电压输出功率 80VA / 100VA 频率范围（基波） 20～1000Hz 谐波次数 1～20次 直流电压输出 输出精度 0.2级 相电压输出幅值 0～±160V 线电压输出幅值 0～±320V 相电压/线电压输出功率 70VA / 140VA 开关量及时间测量

<漳州>天正华意电气设备有限公司 全自动光数字测试仪漳州

漳州微机继电保护测试仪变电站自动化校验装置步骤 2：主界面下按“参数配置”功能键进入“参数配置”的“基本参数”页面，从默认存储器上选择全站配置文件，设置电压、电流缺省一/二次值及 MU 延时。步骤 3：在“参数配置”页面选择“SMV 发送”参数目录，设置 SMV 类型为“IEC60044-7/8（FT3）”，“采样值显示”方式根据需要设置，根据保护装置设置“采样频率”；按“添加 SMV”功能键，从全站配置文件中选择要发送的控制块，选中所选择的控制块并按“编辑”功能键， 设置 FT3 报文及各通道的详细信息。步骤 4：在“参数配置”页面选择“GOOSE 接收”参数目录，添加GOOSE 控制块， 可选择“从扫描列表中选择 GOOSE”，也可从全站配置文件中添加，选中所添加的 GOOSE控制块，按“编辑”功能键进入“编辑”状态，设置 GOOSE 接收通道与内置数字 DI1~DI8 通道的映射。步骤 5：按 返回“主界面”，选择“手动试验”功能模块，设置所需要输出的电压/电流有效值及相位；按“发送 SMV”开始发送 SMV 报文，开启开入量监测，让开入量 DI1~DI8 状态显示于界面中。可以实时/手动修改各电压、电流输出值，也可按“加”、“减” 根据步长改变输出值。步骤 6：增加电压/电流输出值至保护装置动作，DI1~DI8 状态发生变化；试验完成后试验结果页面会自动弹出，也可在手动试验页面按“扩展菜单”选择“试验结果”查看测试结果，详细内容请参照 9 小节。手持式智能变电站光数字测试仪手持式光数字测试仪智能光数字测试仪变电站光数字测试仪手持式变电站光数字测试仪手持式智能光数字测试仪变电站测试仪变电站综合测试仪智能变电站综合测试仪光数字测试仪变电站试验设备手持光数字综合测试仪便携式光数字综合测试仪智能变电站手持式光数字测试仪手持式智能变电站光数字分析仪手持式光数字分析仪智能变电站光数字分析仪智能光数字分析仪变电站光数字分析仪

<漳州>天正华意电气设备有限公司

漳州微机继电保护器测试仪本智能变电站光数字继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。本产品基于强大的PowerPC平台，采用模块化的开发方式，体积小、重量轻，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能测试，适用于变电站、各类科研单位及设备制造企业。技术特点?支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；?具备数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；?可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试； ?具备报文记录和分析功能，为现场故障诊断提供快捷帮助；?支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；?支持虚端子图形化显示功能，数据流向清晰明了；?支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；?支持故障仿真和PCAP、COMTRADE格式数据回放功能；?具备MMS定值读写功能，可读写智能IED设备定值等配置信息；?具备同步触发功能，支持GPS/BD对时，也支持IRIG-B、PPS及IEEE1588(PTP)对时方式并可支持对外输出IRIG-B、PPS及IEEE1588(PTP)授时信号；?支持同时输出8路授时信号；?具有强大的异常报文模拟功能，可模拟采样序号异常、品质异常、发送频率抖动、延时异常、丢包、超大报文帧、失步、重复报文、序号跳变、检修模式、状态虚变、报文超时、报文中断、stnum跳变、sqnum跳变等测试；?开入量为有源、无源自适应接点，自动识别输入类型和输入电压；?支持单纤发送、单纤接收；?配备模拟量小信号接口，提供12路0-7V交流电压的模拟量小信号输入及输出；?配备10.4寸高分辨率显示屏，支持触摸操作；?配备WIFI模块及4G模块，支持远程测试功能；?独立可调直流电源 设有一路大功率110V 或 220V专用直流电源输出。 ?接口完整 装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。?内置GPS 装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。?完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。?轻小型高集成单机和一体化结构 属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很高的性能价格比。三相继电保护校验仪继保校验仪三相继保校验仪继保仪三相工控微机继电保护测试仪微机继电保护测试系统继电保护装置继电保护综合测试仪继电保护校验仪单相继电保护测试仪单相继电保护校验仪便携式继电保护测试仪

<漳州>天正华意电气设备有限公司 全自动光数字测试仪漳州

漳州微机继电保护测试仪输出状态直接置数改变输出值试验过程中，软件允许在输出状态进行多种直接更改输出功能：?在输出状态可以进行手动、半自动、全自动方式的切换，可以进行“递增”或“递减”切换、“测接点动作”或“测动作和返回”切换。在手动方式下可以改变“自动变化时间间隔”。?在各种方式下均可随时更改哪些量需要变化，点击对应的“变”框打“√”或取消即可。?在手动方式时，可以同时将各相输出改变为所需要的值。具体操作方法是：依次直接键入所需改变的各相的幅值和相位值（在未完成前不按“确认”键），在各值均输入完后按“确认”键，装置将立即同步地将各相输出改变为键入的各值。开入量“继保”系列测试仪各开入量是共用一个公共端的。接入保护的动作接点的时候，一端接测试仪公共端，另外一端接开入A、B、C、R、a、b、c中任一个。需要注意的是当接点是带电位的时候，一定要把正电位接入公共端。在本测试模块中，开入量A、B、C、R、a、b、c 均默认有效，互为“或”的关系，不需要某个开入量时，可选择关闭。试验时，保护的跳、合闸接点可接至任一路开入量中（在线路保护中，软件默认开入R为重合闸信号接入端）。开入公共端（红色端子）在接有源接点时，一般接电源的正极端。只要测试仪接收到某路开入量的变位信号，即在该开入量栏中记录下一个时间。如果有多路开入量变位，各路中将会记录各自的时间。开关变位确认时间各种继电器和微机保护，其接点的断开与闭合常会有一定抖动。为防止抖动对试验结果造成的影响，常设置一定的“开关变位确认时间”。一般来说对于常规的继电器，开关变位时间设置为20ms，而微机型保护，开关变位时间设置为5ms就可。测试结果记录界面的右下角为测试结果的“动作值”、“返回值”和“返回系数”的记录区。记录的内容非常丰富，可以记录三相电压、电流，各线电压，电压、电流的正序、负序及零序分量，各交流量的相位，以及频率等。需要记录哪个量只需在该量前打勾即可。如右图所示。短路计算按钮 “交流试验”模块是一个非常通用的模块。当需要模拟更复杂的试验时，请点击工具栏中的短路计算按钮，将弹出如右图所示的“短路计算”对话框，在这个对话框中可以设置：

全自动光数字测试仪漳州 <漳州>天正华意电气设备有限公司

漳州继电保护测试仪微机继电保护测试仪“交流试验”模块是一个通用型、综合性测试模块，它有独立的4相电压和3相电流的测试单元以及按序分量输出测试单元。通过界面上的3P等按钮进行相互的切换。这些独立的单元互相调用，能充分满足电力系统各种条件下的交流试验测试。它们的共同点是：通过设置相应的电压或电流为变量，赋予变量一定的变化步长，并且选择合适的试验方式（有“手动”、“半自动”和“全自动”三种试验方式），方便地测试各种电压电流保护的动作值、返回值，以及动作时间和返回时间等，并自动计算出返回系数。鉴于常用的是“四相电压和三相电流”的单元，而其它几个在使用方法上与此基本相同，所以下面仅以“四相电压和三相电流”为例进行详细介绍。?可以灵活控制输出4相电压3相电流，同时输出多种组合?具有按序分量输出功能，直接设置序分量数值，自动组合出各相电压、电流输出，并按序分量进行变化输出?各相电压、电流输出均可以任意设置幅值和相位，幅值可以设置上限限制?各量的幅值和相位、频率均可以设置变化，变化步长均可任意设定?Ux可以设置多种输出方式组合，也可以任意置数?可以全自动、半自动、手动变化，且在输出时可以任意切换?在输出状态可以直接修改幅值、相位、步长以及变量的个数?可以直接显示功率数值，用于校验功率计量仪表?可测量动作值、返回值、动作时间、返回时间

<漳州>天正华意电气设备有限公司

漳州微机继电保护测试仪 使用前请阅读节 试验注意事项?请勿在输出状态直接关闭电源，以免因关闭时输出错误导致保护误动作。?开入量兼容空接点和电位（0～DC250V），使用带电接点时，接点电位高端（正极）应接入公共端子＋KM。?使用本仪器时，请勿堵住或封闭机身的通风口，一般将仪器站立放置或打开支撑脚稍倾斜放置。?禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔。?如果现场干扰较强或要求较高，试验之前，请将电源线（3芯）的接地端可靠接地或装置接地孔接地。?如果在使用过程中出现界面数据出错或无法正确输入等问题，可以这样解决：将windows系统中“E: \ 继保 \”下面的“para”文件夹删除，再启动运行程序，则界面所有数据均恢复至默认值。第二节 开/关机步骤开机步骤?将测试仪电源线插入AC220V电源插座上，检查接线，确认无误后分别打开测试仪电源，以及外接计算机电源，稍等片刻后将进入选择启动方式界面，：直接启动 Windows操作系统，再进入“继保”软件主界面。选择 2：将进入自动恢复 Windows操作系统的工作。此过程大约需要4分钟，完成后再进入选择启动方式界面。本选项主要用于操作系统损坏后无法正常启动 Windows系统时，使 Windows操作系统恢复到出厂状态。注意自动恢复并不会丢失用户以前的试验报告等数据，请用户不必担心，但建议不要经常使用此选项以免花费太多时间。选择 3：将进入 DOS状态，主要用于厂方人员调试使用。如果用户不小心进入了，请关掉主机电源稍等片刻后重新开机。要选择启动方式可用 1.2.3数字键或上下键选择，须在五秒内选定，否则系统将自动进入选择 1。启动 Windows操作系统后将自动进入软件功能试验的主界面，利用轨迹球鼠标或外接鼠标的左键单击主界面上的各种功能试验模块图标，可进行各种试验工作。关机步骤关机时请勿直接关闭面板电源开关，应先关闭计算机的Windows操作系统，等待屏幕上提示可以关机时，再关电源开关。?使用轨迹球鼠标或外接鼠标移动主界面上的鼠标，或按装置面板上的 退出 键来退出各个功能试验单元，回到主界面后，再按 退出 键，屏幕上会弹出确认对话窗口，如下图：?需关机请选“ 确定 ”键，不关机请选“ 取消 ”键。确认后，当屏幕出现“现在可以关闭电源了”的字样后，再关闭面板上电源开关，实现关机。 ?也可直接利用操作系统的“开始”菜单关机。

<漳州>天正华意电气设备有限公司 全自动光数字测试仪漳州

漳州微机装置采用高速数字控制处理器作为输出核心，软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。D/A转换和低通滤波采用高精度D/A转换器，保证了全范围内电流、电压的精度和线性度。由于拟合点数密度高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现移相、谐波叠加，高频率时亦可保证很高精度。电压、电流放大器相电流、电压一直坚持采用高性能线性放大器输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，并且输出波形干净平滑，对邻近设备无高频辐射干扰，可以较好地模拟各种短路故障时的电流、电压特征。功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。10A及以下输出时装置可长期工作，当电流超过10A时，软件限时启动，限时时间到，软件自动关闭功率输出并给出告警指示。输出电流越大，限时越短。微机保护测试仪六路继电保护校验仪微机继保测试仪继电保护微机测试仪数字化继电保护测试仪数字式继电保护测试仪继电器保护测试仪微机继电保护器测试仪微机继电保护综合测试仪智能继电保护测试仪合并单元测试仪智能变电站光数字测试仪合并单元(MU)测试系统合并单元测试系统合并单元(MU)测试装置微机继电保护测试仪
